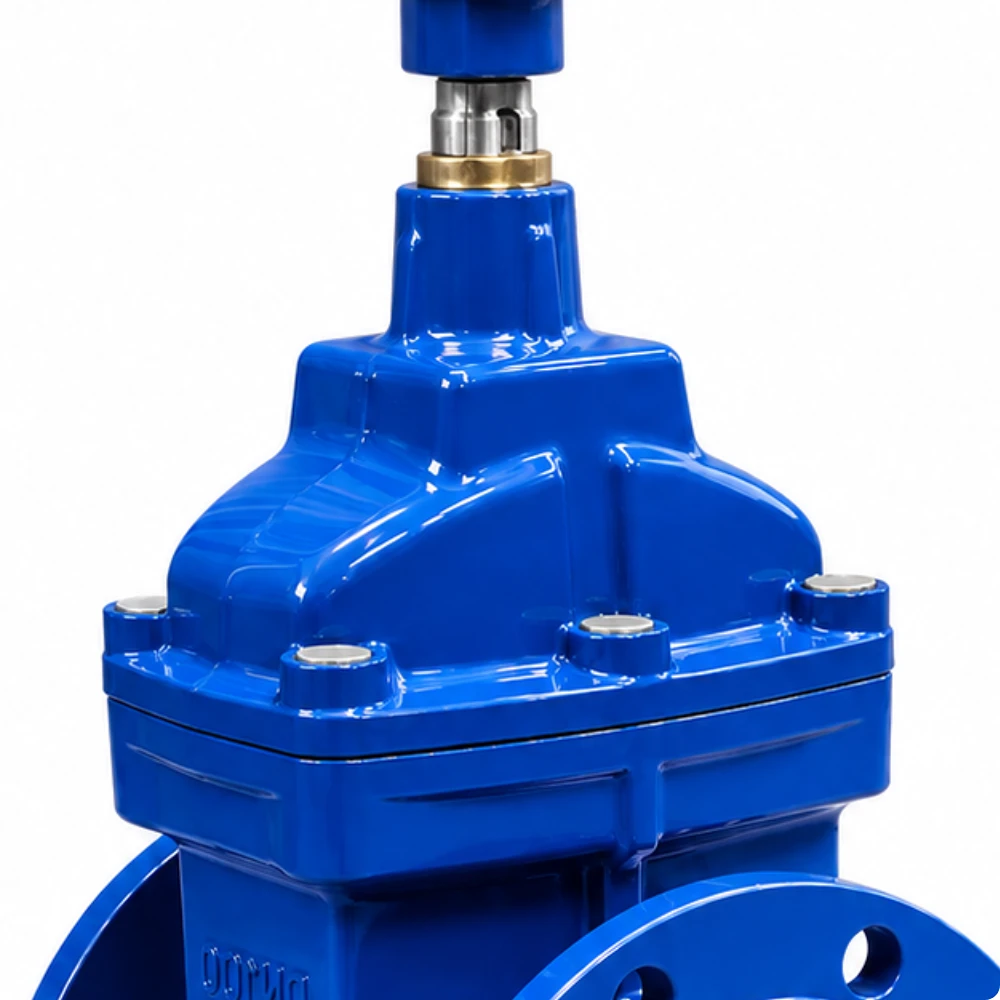

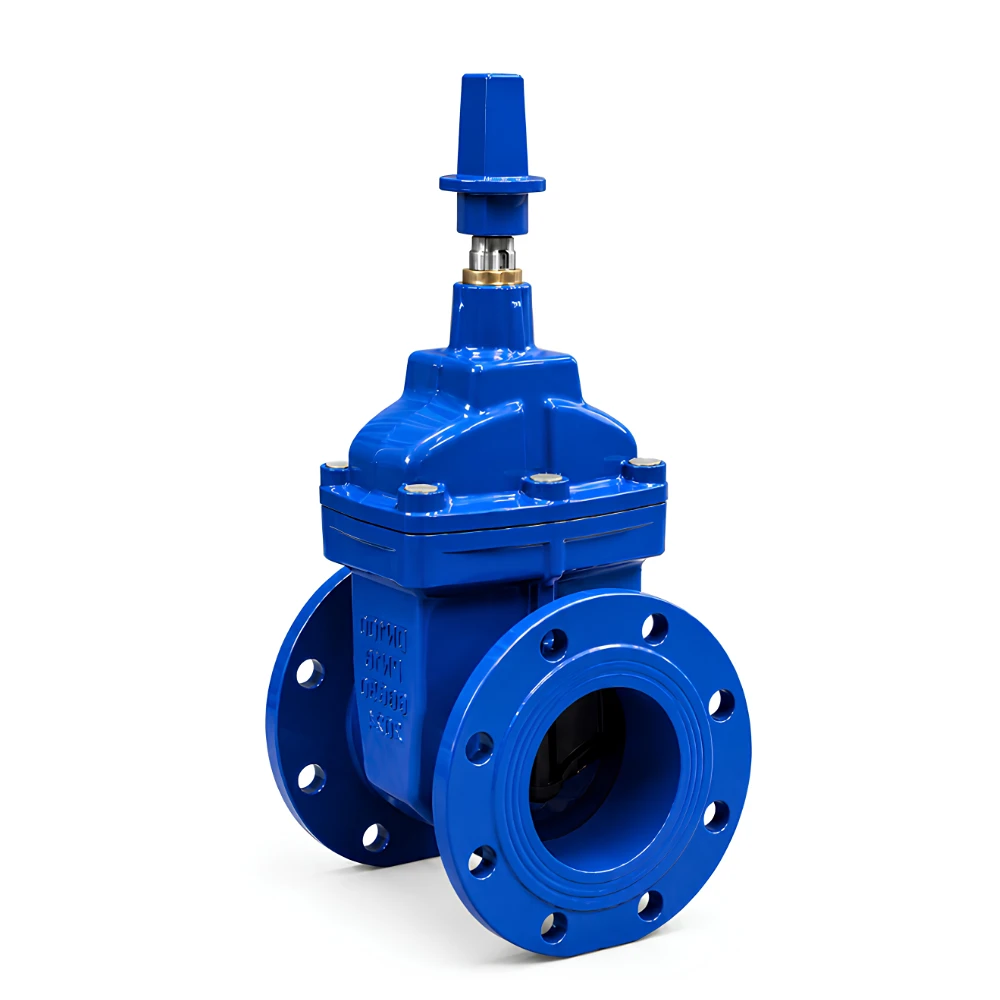

VÁLVULA DE COMPUERTA BRIDADA
Válvula de compuerta bridada de asiento resiliente destinada al seccionamiento del flujo en redes presurizadas. Permite abrir o interrumpir completamente el paso del fluido mediante el desplazamiento vertical de una compuerta revestida en elastómero.
🟡CIERRE HERMÉTICO Y CONFIABLE
🟡PASO TOTAL DEL FLUIDO
🟡BAJO MANTENIMIENTO OPERATIVO
🟡LARGA VIDA ÚTIL EN SERVICIO
Características
🟡 DISEÑO COMPACTO

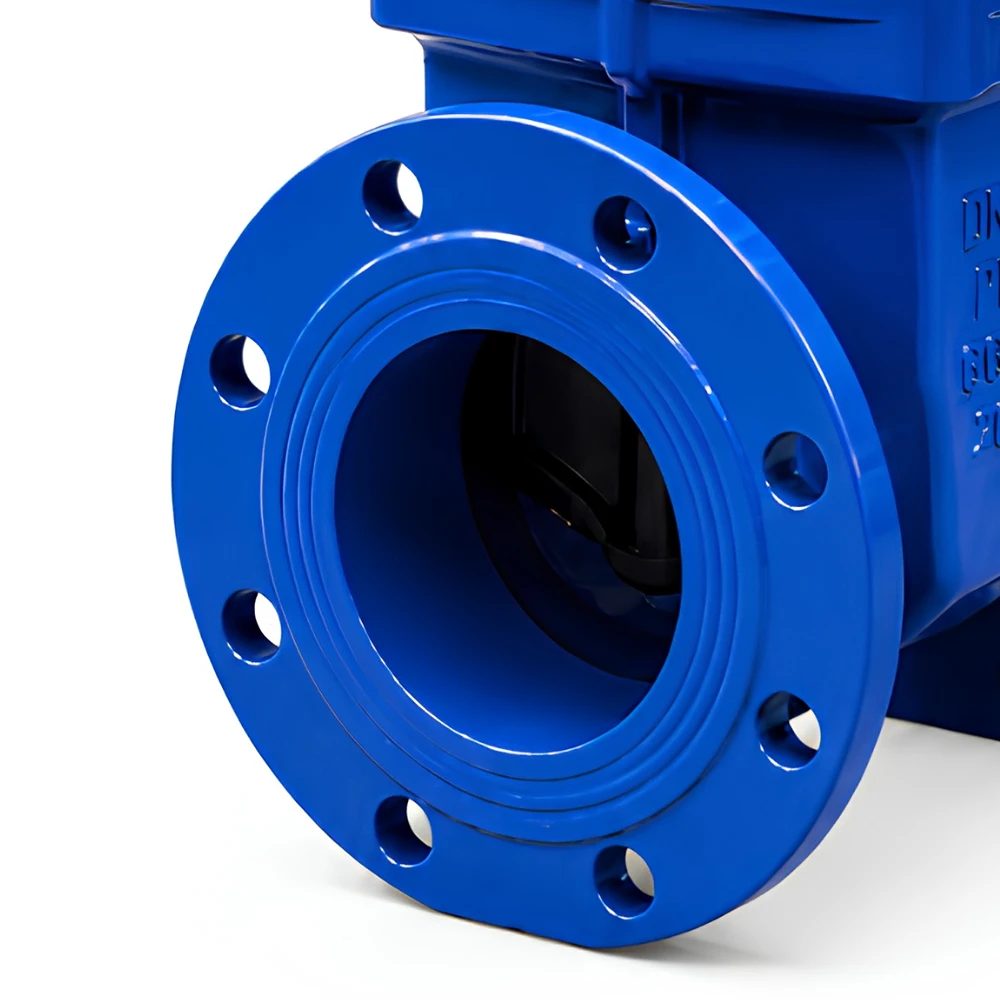

🟡 EXTREMOS BRIDADOS
🟡 RECUBRIMIENTO EPOXI
🟡 COMPUERTA REVESTIDA EN EPDM
Especificaciones técnicas
TIPO
Válvula de compuerta
PRESIÓN NOMINAL
PN16
RANGO DIMENSIONAL
DN50 a DN300 (*)
CONEXION
Bridada ISO PN16
TEMPERATURA DE TRABAJO
0 °C a 80 °C

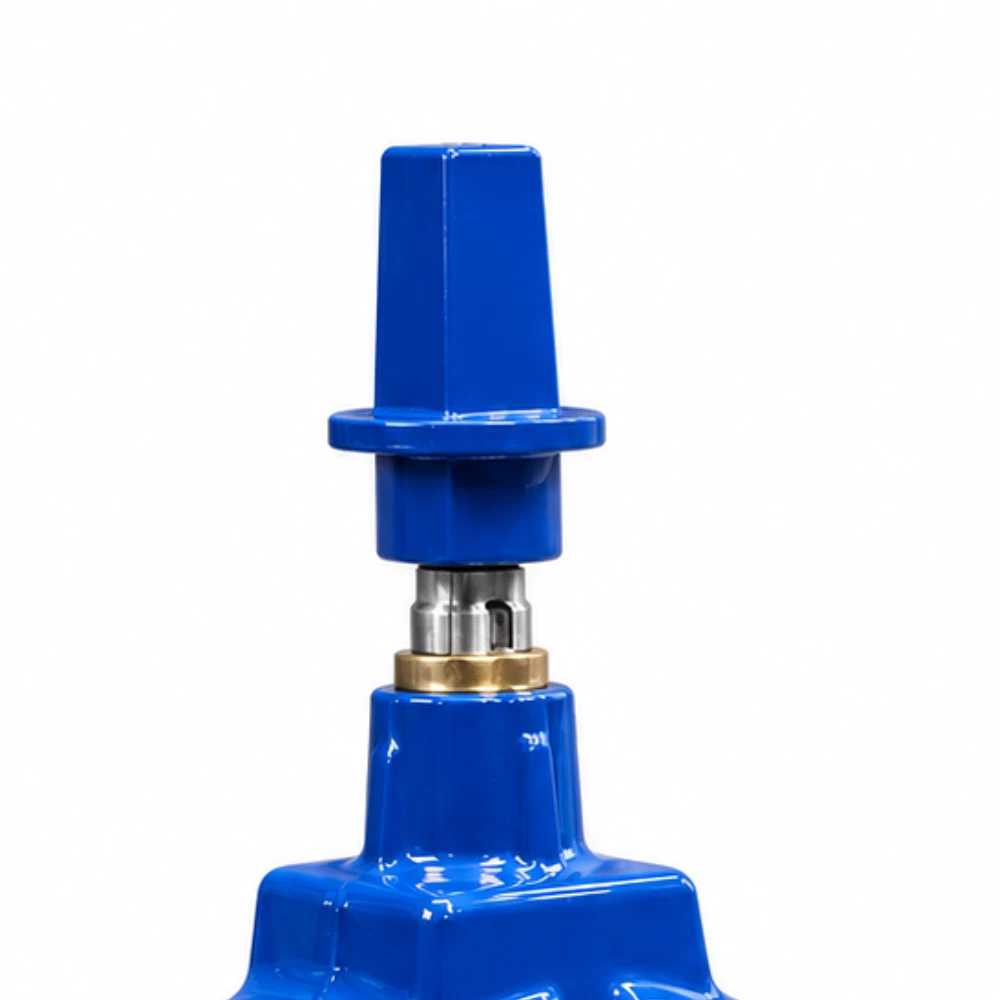

Capuchón cuadrado (Square Cap)

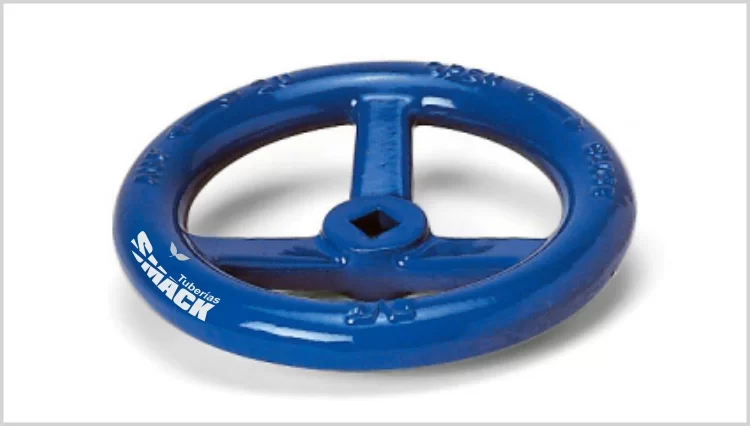

ACCIONAMIENTO
FLUIDOS COMPATIBLES
Agua limpia y efluentes
Normativa
de calidad
de calidad
EN 1071 / EN 12266-1
PRUEBA DE RESISTENCIA: 2,4 MPa
PRUEBA ESTANQUEIDAD: 1,76 MPa
PRUEBA DE RESISTENCIA: 2,4 MPa
PRUEBA ESTANQUEIDAD: 1,76 MPa

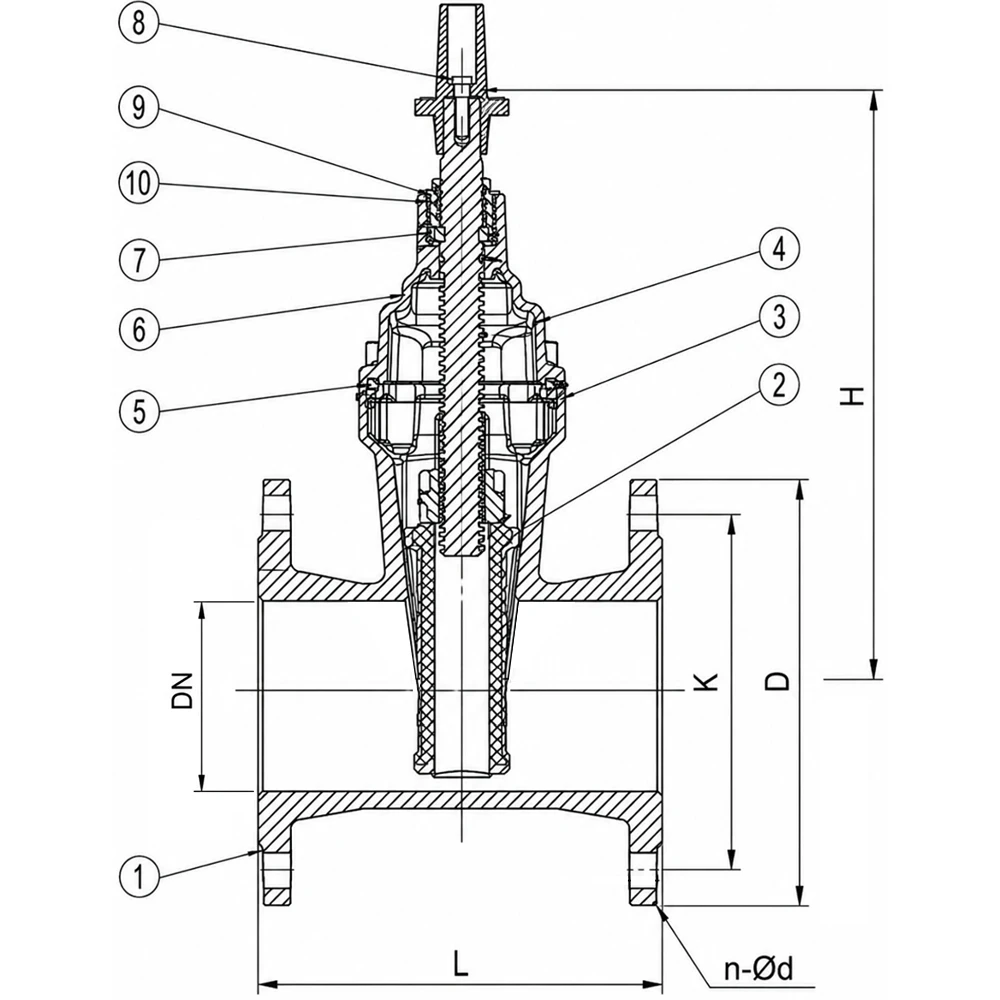

Dimensiones
| DN | L | H | D | K | n-Ød |
|---|---|---|---|---|---|
| 50 | 150 | 178 | 165 | 125 | 4 - Ø19 |
| 65 | 170 | 190 | 185 | 145 | 4 - Ø19 |
| 80 | 180 | 203 | 200 | 160 | 8 - Ø19 |
| 100 | 190 | 229 | 220 | 180 | 8 - Ø19 |
| 125 | 200 | 254 | 250 | 210 | 8 - Ø19 |
| 150 | 210 | 267 | 285 | 240 | 8 - Ø23 |
| 200 | 230 | 292 | 340 | 295 | 12 - Ø23 |
| 250 | 250 | 330 | 405 | 355 | 12 - Ø28 |
| 300 | 270 | 356 | 460 | 410 | 12 - Ø28 |
