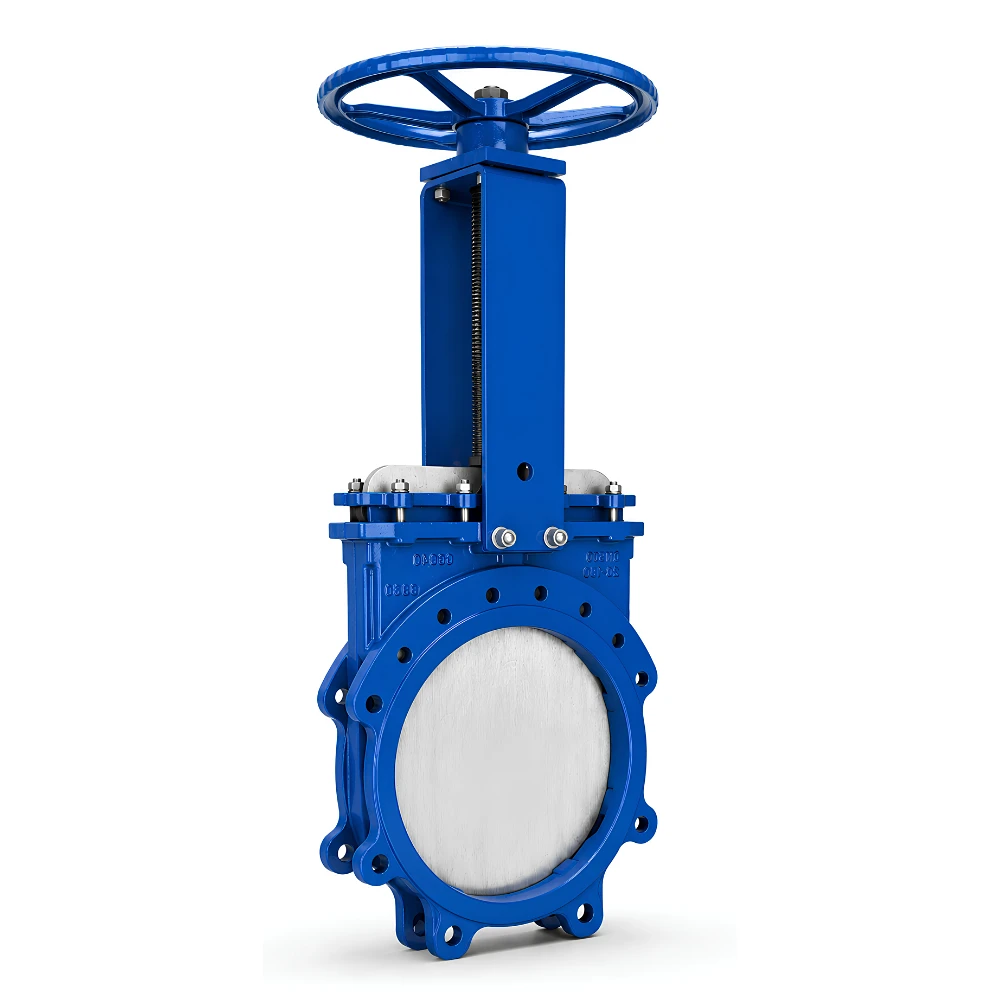

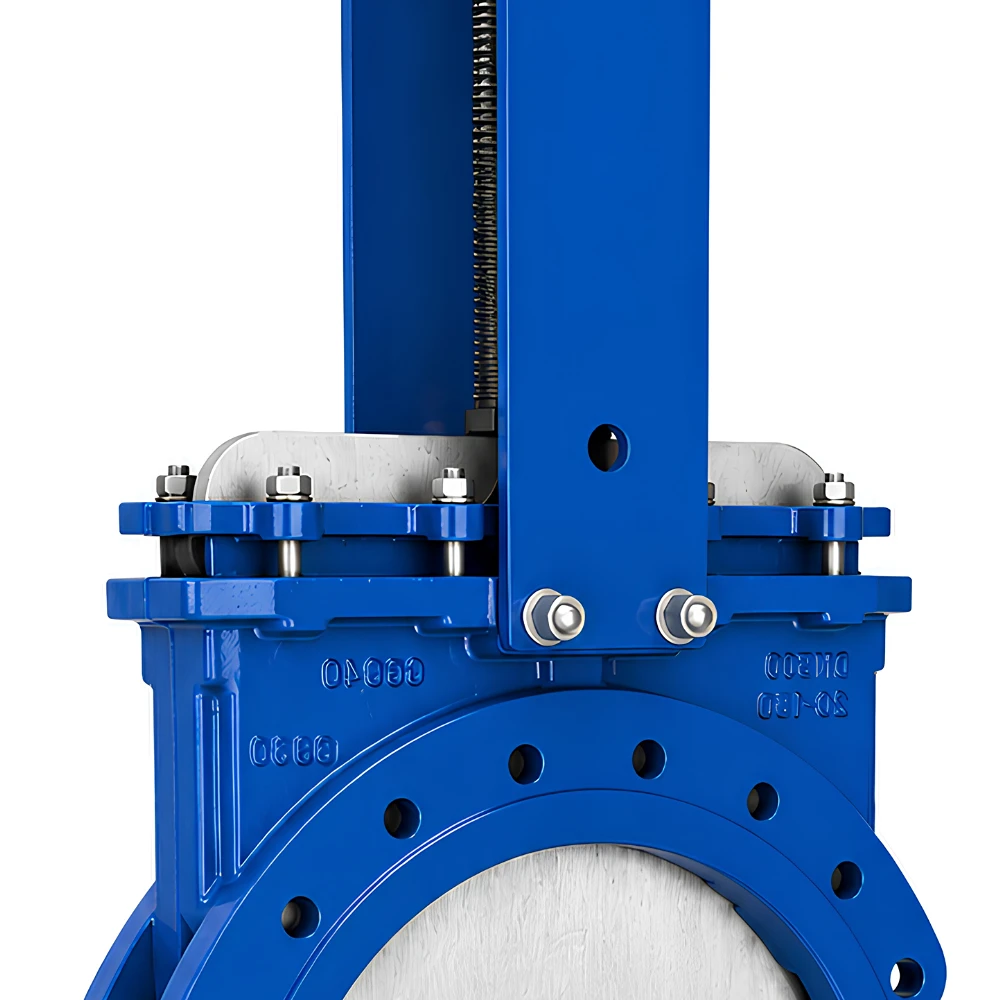

VÁLVULA GUILLOTINA BIDIRECCIONAL ANSI
Válvula de seccionamiento utilizada para abrir o cerrar completamente el paso del fluido mediante una compuerta de desplazamiento lineal. Su diseño bidireccional permite el cierre en ambos sentidos de circulación y su configuración entre bridas facilita la integración en sistemas industriales.
🟡 CIERRE BIDIRECCIONAL
🟡 PASO PLENO DEL FLUIDO
🟡 CONSTRUCCIÓN ROBUSTA
🟡 BAJO MANTENIMIENTO
Características
🟡 AISLAMIENTO EFICIENTE DEL FLUJO
🟡 REDUCE RIESGOS DE OBSTRUCCIÓN
🟡 MENOR PÉRDIDA DE CARGA
🟡 ALTA CONFIABILIDAD OPERATIVA
Especificaciones técnicas
TIPO
Válvula guillotina bidireccional (Wafer)
PRESIÓN NOMINAL
PN16
RANGO DIMENSIONAL
DN80 a DN500
TEMPERATURA DE TRABAJO
0 °C a 80 °C
FLUIDOS COMPATIBLES
Líquidos con sólidos en suspensión, lodos, pulpas y efluentes industriales
Entre bridas, ANSI Clase 150
CONEXIÓN
ACCIONAMIENTO

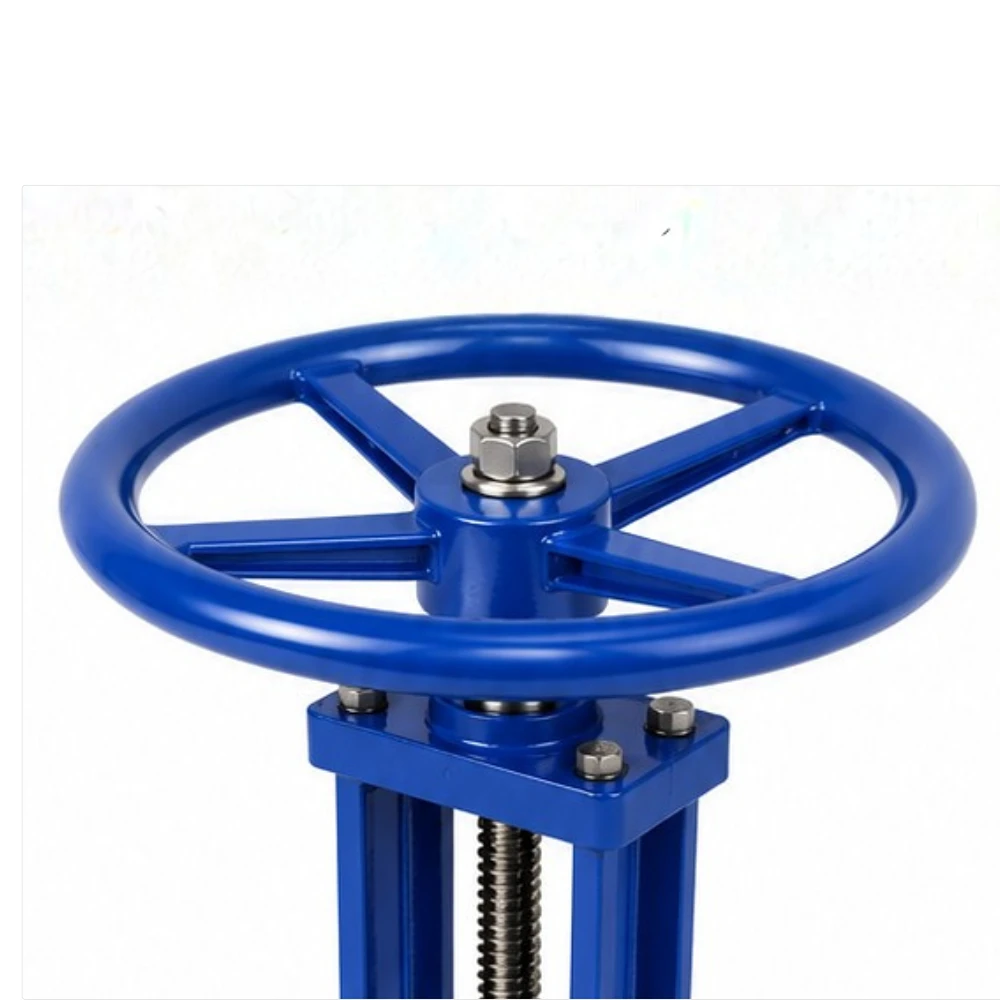

Manual por volante
Normativa
de calidad
de calidad
MSS SP-81 / API 598

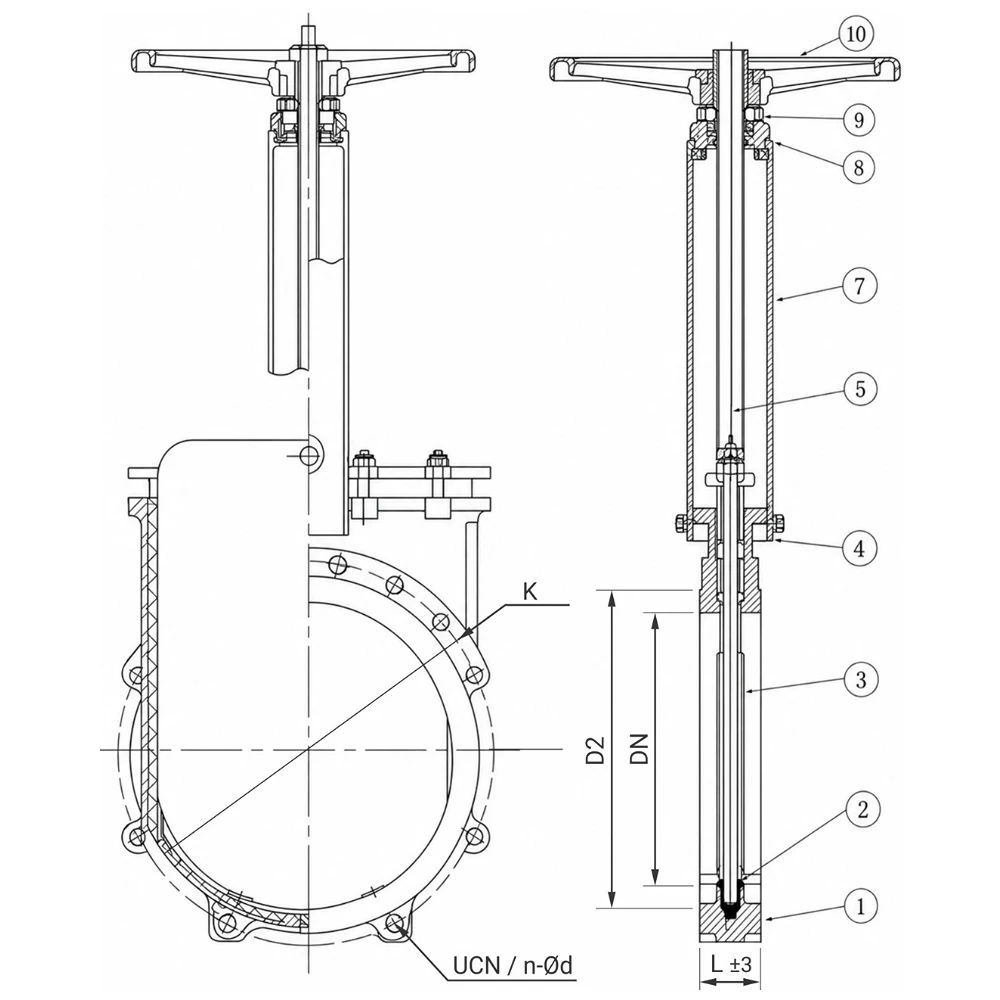

Dimensiones
| DN | L | D2 | K | UNC | n - Ød |
|---|---|---|---|---|---|
| 80 | 51 | 127 | 152,5 | 5/8" - 11 | 4 - Ø19 |
| 100 | 51 | 157 | 190,5 | 5/8" - 11 | 8 - Ø19 |
| 150 | 57 | 211 | 241,5 | 3/4" - 10 | 8 - Ø22 |
| 250 | 70 | 319 | 362,0 | 7/8" - 9 | 12 - Ø25 |
| 300 | 76 | 370 | 432,0 | 7/8" - 9 | 12 - Ø25 |
| 400 | 89 | 470 | 540,0 | 1" - 8 | 16 - Ø29 |
| 500 | 114 | 582 | 635,0 | 1 - 1/8" - 7 | 20 - Ø32 |
