VÁLVULAS

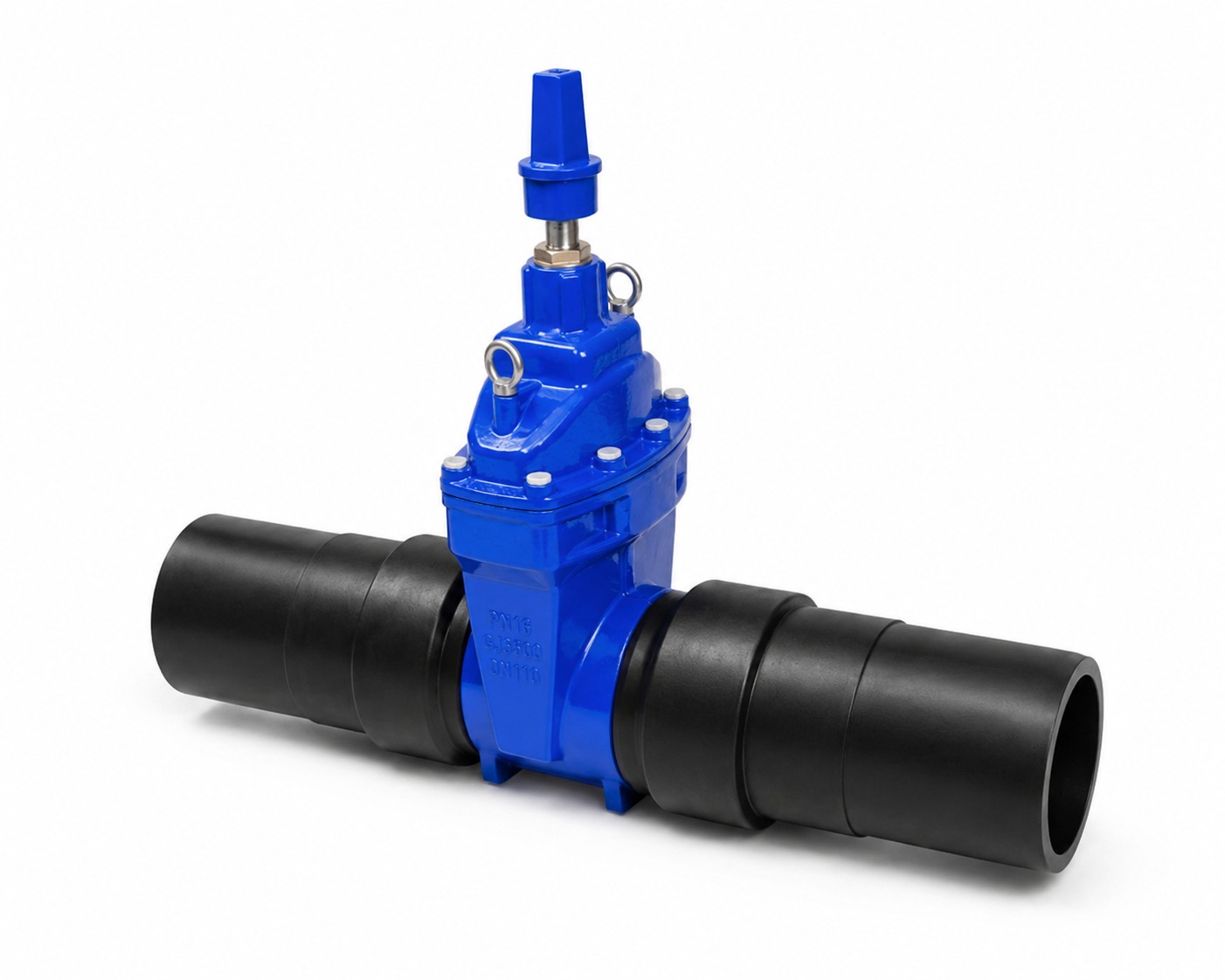

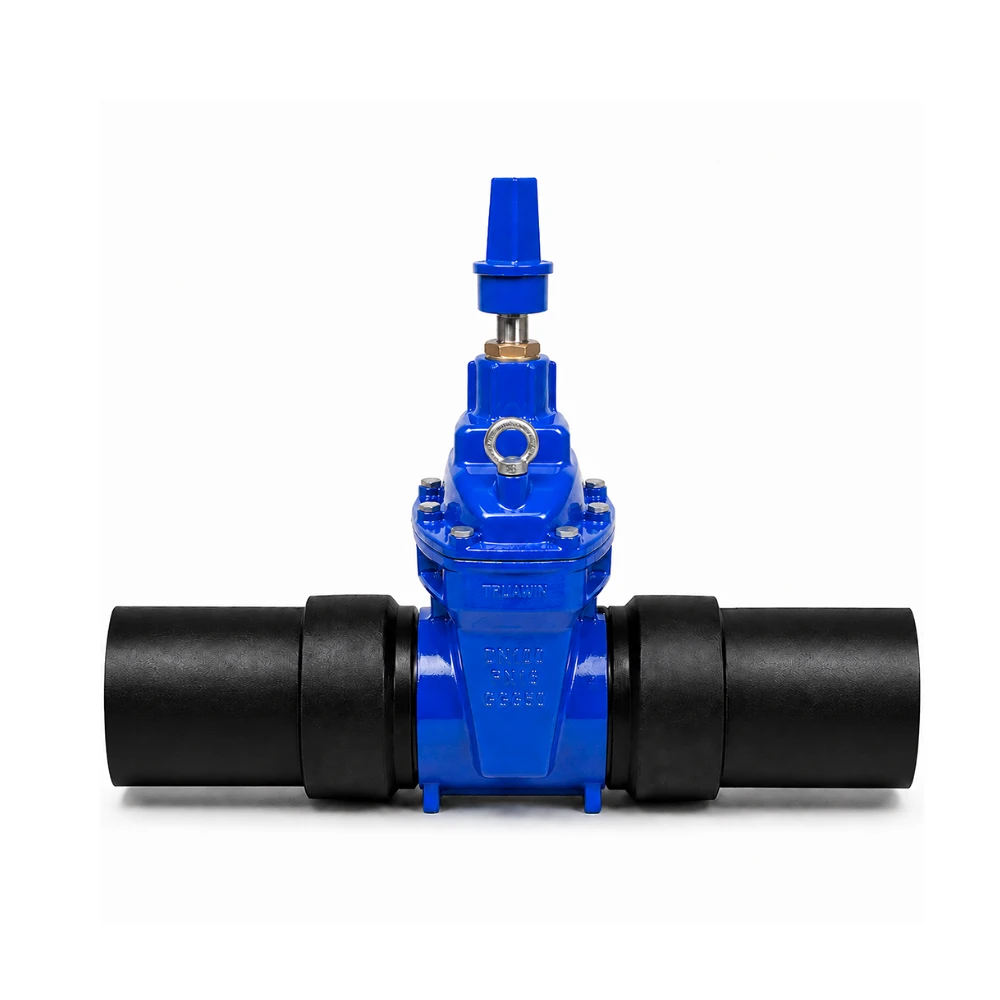

VALVULA DE COMPUERTA PARA PEAD
Controla el flujo del fluido de manera hermética, permitiendo seccionar tramos de la red para mantenimiento o reparación.
Abierta, no genera restricciones al paso del fluido.
🟡 INTEGRACIÓN NATIVA A REDES DE PEAD
🟡 RENDIMIENTO HIDRÁULICO ÓPTIMO
🟡 DURABILIDAD SUPERIOR
🟡 MÍNIMO DE CORROSIÓN
🟡 ESTANQUEIDAD TOTAL
Características
🟡 SIN BRIDAS NI BULONERIA
🟡 TERMOFUSIÓN DIRECTA
🟡 RECUBRIMIENTO EPOXI
🟡 COMPUERTA REVESTIDA EN EPDM
| ESPECIFICACIONES TECNICAS | |
|---|---|
| TIPO | Válvula de compuerta |
| PRESIÓN NOMINAL | PN16 |
| TIPO DE CONEXIÓN | Extremos PE100 SDR11 (termofusión) |
| RANGO DIMENSIONAL | DN100 a DN200 |
| TEMPERATURA DE TRABAJO | 0 °C a 80 °C |

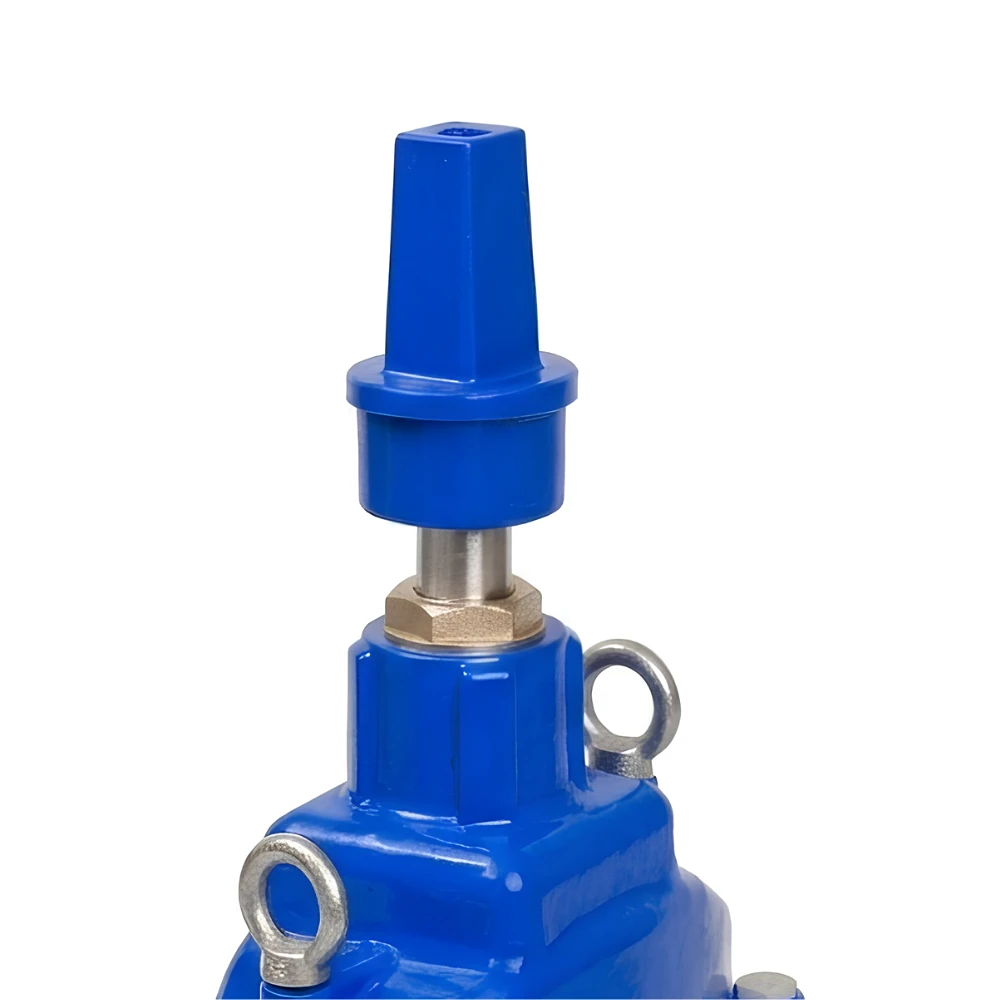

| ACCIONAMIENTO | Capuchón cuadrado (Square Cap) |
| TIPO DE CIERRE | Cuña resiliente revestida en EPDM |
Normativa
de calidad
de calidad
EN 1071 / EN 12266-1
PRUEBA DE RESISTENCIA: 2,4 MPa
PRUEBA DE ESTANQUEIDAD: 1,1 a 1,76 MPa
PRUEBA DE RESISTENCIA: 2,4 MPa
PRUEBA DE ESTANQUEIDAD: 1,1 a 1,76 MPa

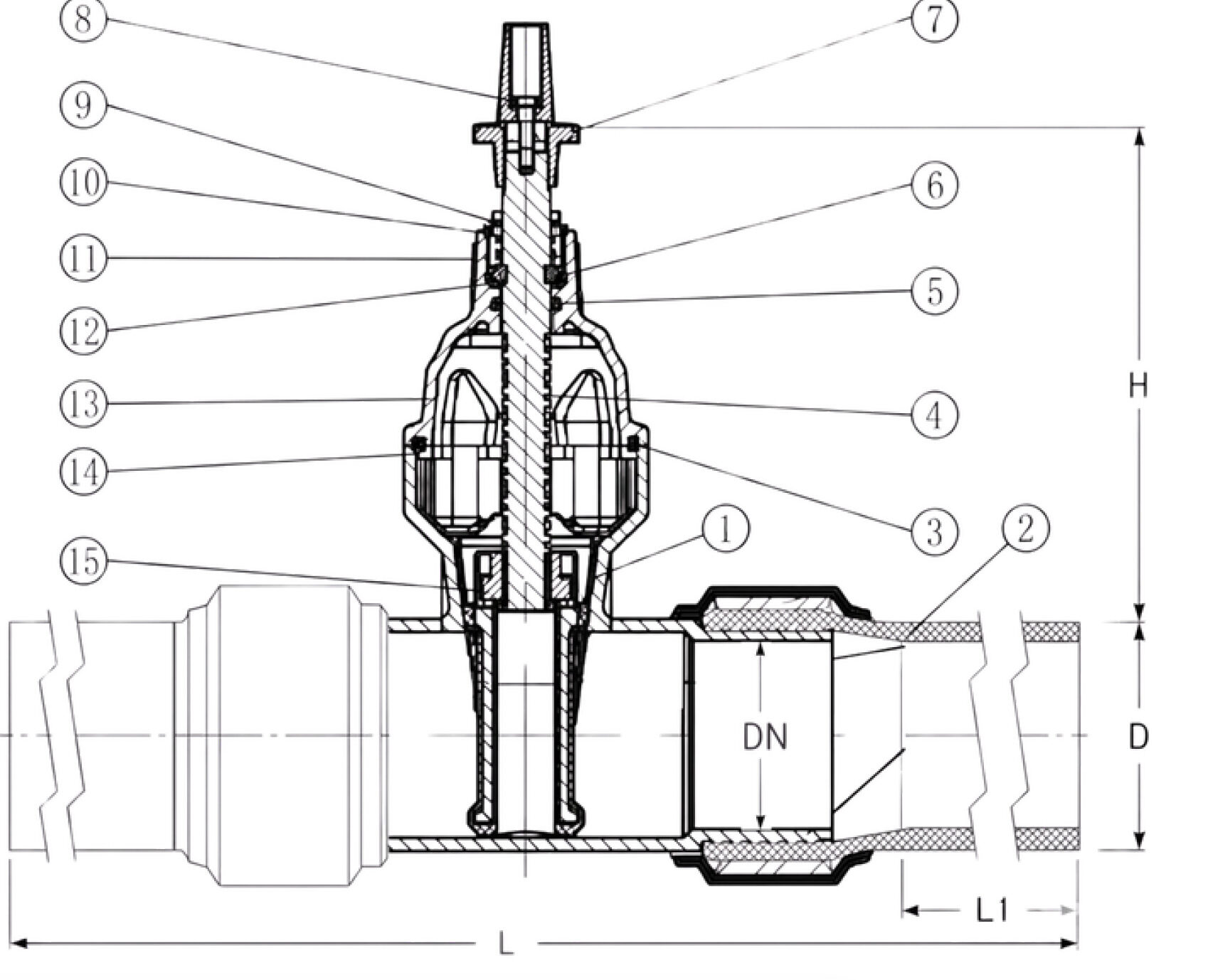

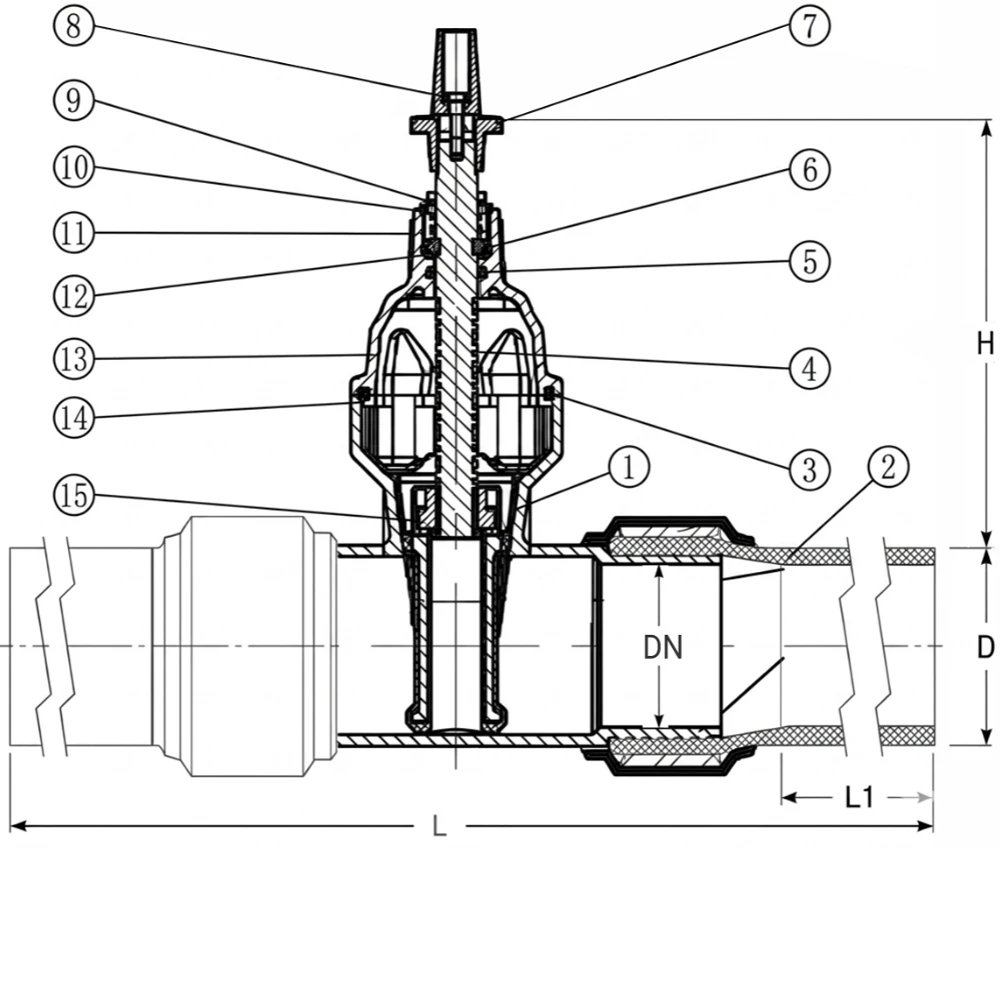

Dimensiones
| DN | L | L1 | D | H |
|---|---|---|---|---|
| 63 | 330 | 70 | 83 | 320 |
| 75 | 370 | 85 | 94 | 405 |
| 90 | 460 | 110 | 120 | 510 |
| 110 | 330 | 70 | 83 | 320 |
| 160 | 370 | 85 | 94 | 405 |
| 200 | 460 | 110 | 120 | 510 |
| En milimetros (mm) | ||||

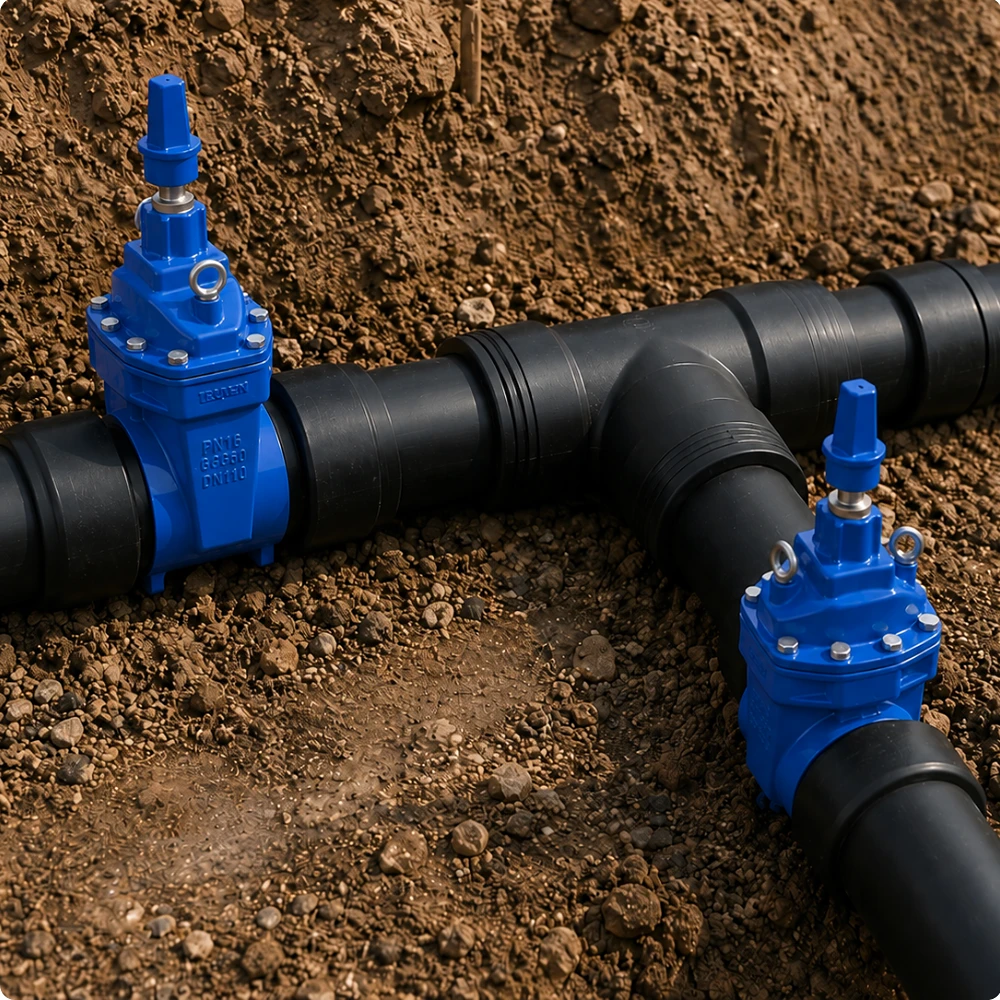

Aplicaciones
