HIERRO DÚCTIL

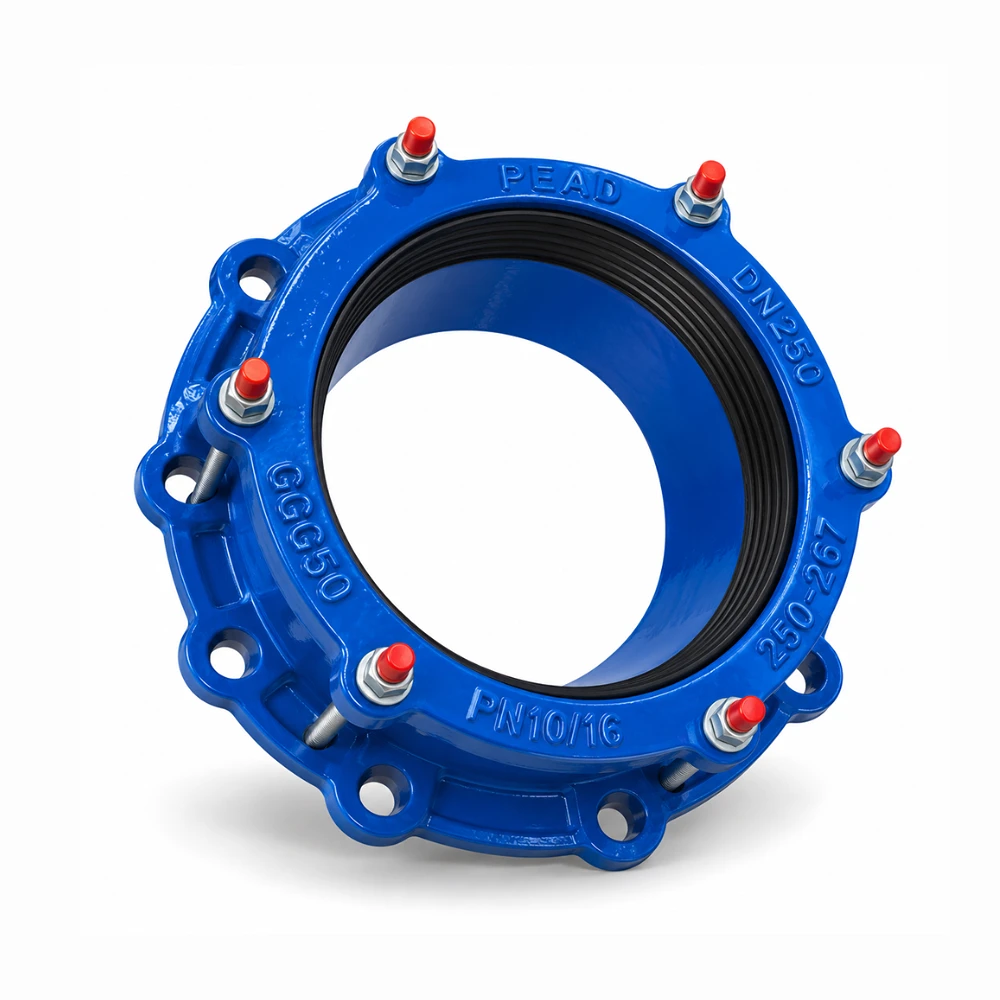

ADAPTADOR DE BRIDA AMPLIA TOLERANCIA
Permite conectar tuberías a sistemas bridados, adaptándose a diferentes diámetros exteriores dentro de un rango determinado.
🟡RÁPIDA INSTALACIÓN
🟡CONEXIÓN SEGURA
🟡MAYOR FLEXIBILIDAD DE MONTAJE
🟡VERSATILIDAD DE APLICACIÓN
Características
🟡 AMPLITUD DIAMETRAL
🟡 DISEÑO ROBUSTO
🟡 JUNTA EPDM
🟡 BAJO MANTENIMIENTO
| ESPECIFICACIONES TECNICAS | |
|---|---|
| TIPO | ADAPTADOR DE BRIDA |
| CONFIGURACION | AMPLIA TOLERANCIA |
| MATERIAL | Hierro dúctil |
| JUNTA | EPDM |
| CONEXIÓN | Brida ISO |
| PRESIÓN NOMINAL | PN16 |
| RANGO DIMENSIONAL | DN80 a DN500 |
| RANGO TUBERÍAS | 88 a 635mm |
Normativa
de calidad
de calidad
EN 1563 / EN 681-1

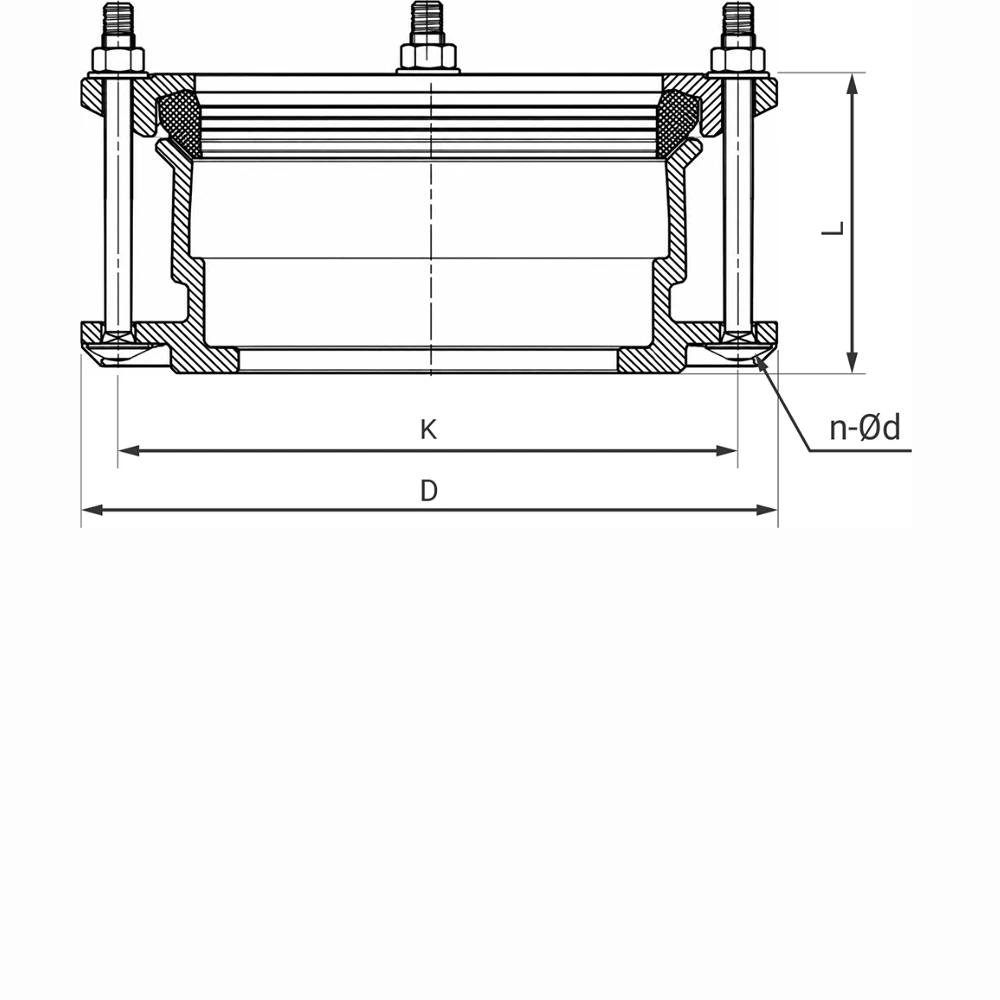

Dimensiones
| DN | RANGO Ø TUBERÍA | L | D | K | n-Ød |
|---|---|---|---|---|---|
| 80 | 88–103 | 100 | 200 | 160 | 8-Ø19 |
| 100 | 99–118 | 100 | 223 | 184 | 8-Ø19 |
| 150 | 150–170 | 110 | 285 | 240 | 8-Ø23 |
| 200 | 192–209 | 111 | 340 | 295 | 16-Ø23 |
| 250 | 250–267 | 122 | 400 | 355 | 12-Ø28 |
| 300 | 290–320 | 124 | 455 | 410 | 12-Ø28 |
| 350 | 344–360 | 108 | 520 | 470 | 16-Ø28 |
| 400 | 400–429 | 108 | 580 | 525 | 16-Ø31 |
| 500 | 500–532 | 114 | 715 | 650 | 20-Ø34 |
| 600 | 600–635 | 114 | 840 | 770 | 20-Ø37 |
| En milímetros (mm) | |||||
