HIERRO DÚCTIL

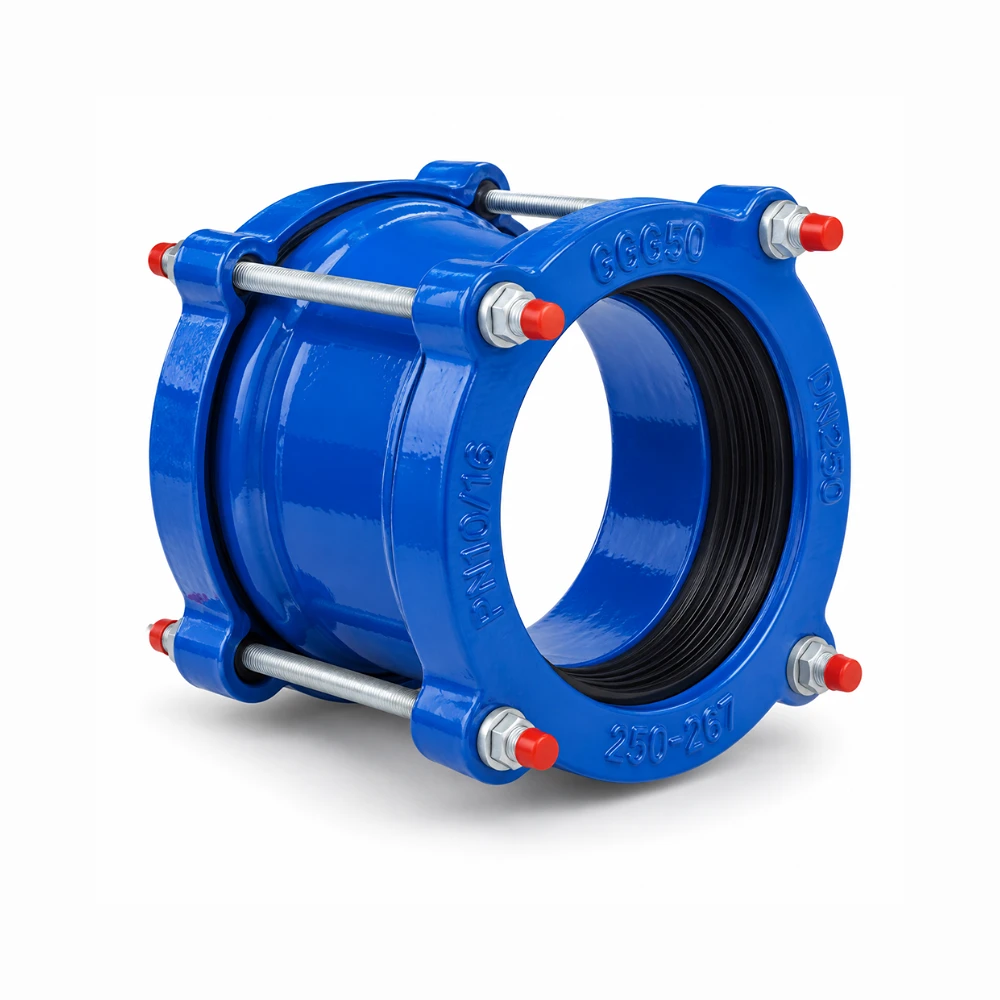

UNION AMPLIA TOLERANCIA
Permite unir tuberías de forma directa, adaptándose a diferentes diámetros exteriores dentro de un rango determinado.
🟡RÁPIDA INSTALACIÓN
🟡CONEXIÓN SEGURA
🟡FACILITA REPARACIONES
🟡VERSATILIDAD DE APLICACIÓN
Características
🟡 AMPLITUD DIAMETRAL
🟡 DISEÑO ROBUSTO
🟡 JUNTA EPDM
🟡 DOBLE EXTREMO DE UNIÓN
| ESPECIFICACIONES TECNICAS | |
|---|---|
| TIPO | UNIÓN DE TUBERÍAS |
| CONFIGURACION | AMPLIA TOLERANCIA |
| MATERIAL | Hierro dúctil |
| JUNTA | EPDM |
| CONEXIÓN | Doble extremo universal |
| PRESIÓN NOMINAL | PN16 |
| RANGO DIMENSIONAL | DN80 a DN600 |
| RANGO TUBERÍAS | 74 a 614mm |
Normativa
de calidad
de calidad
EN 1563 / EN 681-1

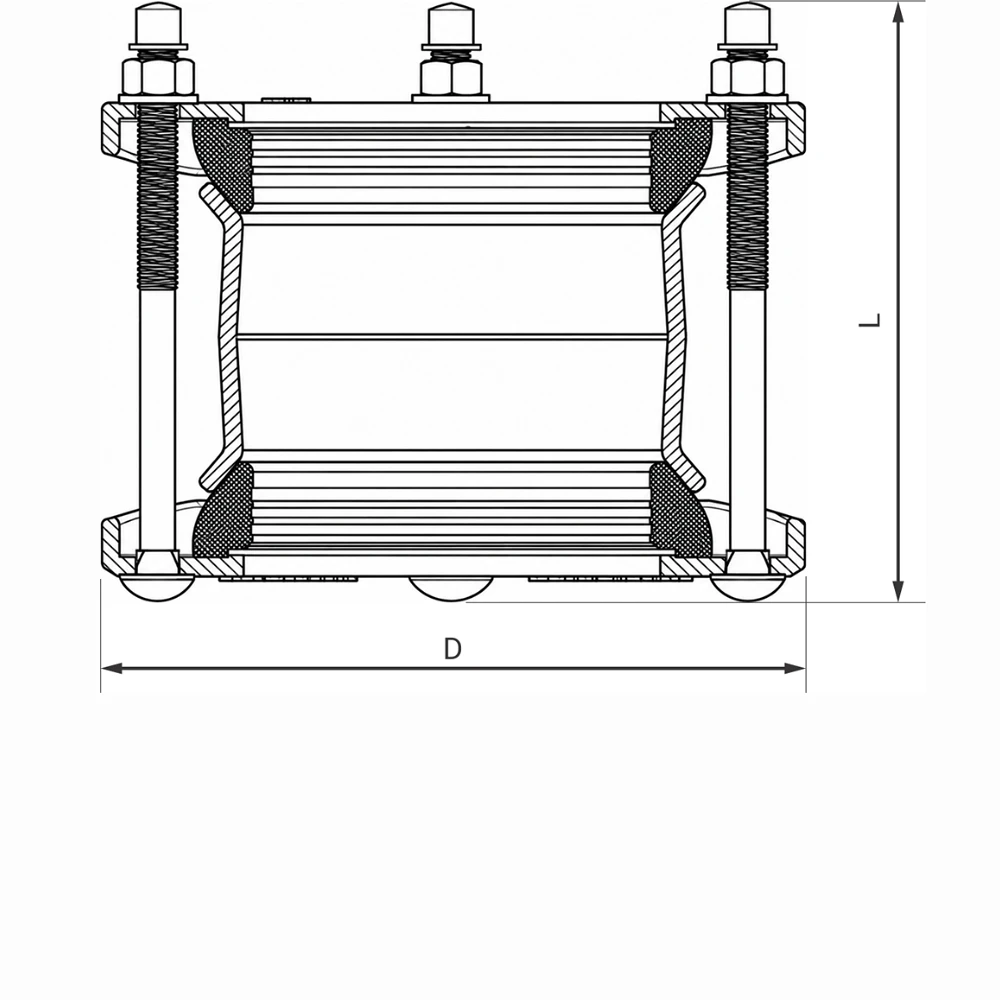

Dimensiones
| DN | RANGO Ø TUBERÍA | L | D |
|---|---|---|---|
| 80 | 74–90 | 153 | 178 |
| 80 | 88–103 | 153 | 186 |
| 100 | 108–128 | 153 | 221 |
| 160 | 158–182 | 163 | 273 |
| 200 | 192–209 | 186 | 319 |
| 250 | 250–267 | 174 | 365 |
| 300 | 315–332 | 180 | 437 |
| 350 | 351–368 | 200 | 492 |
| 400 | 400–429 | 212 | 550 |
| 500 | 494–510 | 197 | 625 |
| 600 | 600–614 | 150 | 813 |
| En milímetros (mm) | |||
