PEAD

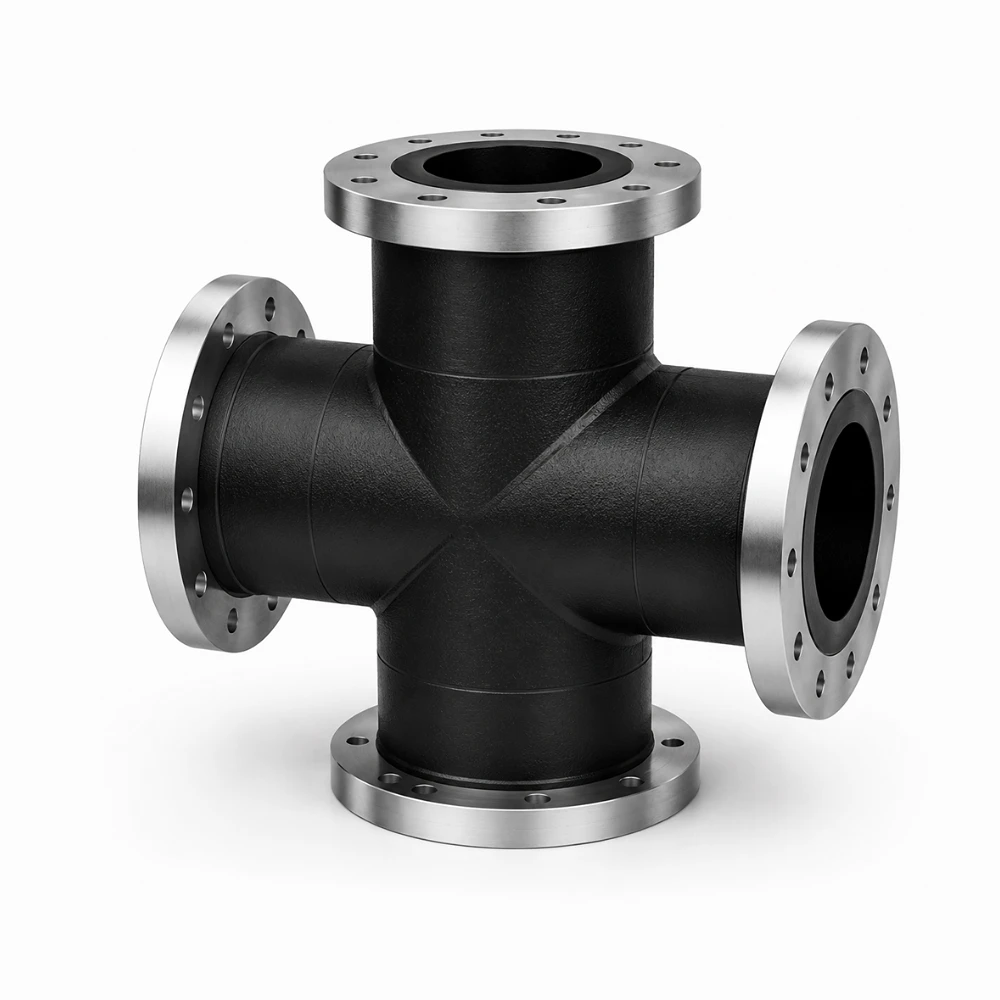

CRUZ BRIDADA PEAD
Conjunto PEAD bridado para realizar derivaciones en cuatro direcciones en redes de conducción. Fabricado mediante termofusión e integrado con extremos bridados para su conexión con tuberías y otros componentes de la instalación.
🟡 CONEXIÓN SEGURA Y CONFIABLE
🟡 EXCELENTE DESEMPEÑO HIDRÁULICO
🟡 FACILITA EL MONTAJE EN OBRA
🟡 VERSATILIDAD DE INSTALACIÓN
🟡 SOLUCIÓN ROBUSTA Y DURABLE
Características
🟡 BAJO MANTENIMIENTO
🟡 RESISTENCIA A LA CORROSIÓN
🟡 FABRICACIÓN POR TERMOFUSIÓN
🟡 EXTREMOS BRIDADOS
🟡 LARGA VIDA ÚTIL
🟡 ALTA RESISTENCIA MECÁNICA
| ESPECIFICACIONES TECNICAS | |
|---|---|
| TIPO | Esférica bridada |
| DISEÑO | Cuerpo bipartido - PASO TOTAL |
| CLASE | ANSI 150 |
| RANGO DIMENSIONAL | DN50 a DN150 |
| TEMPERATURA DE TRABAJO | -29 °C a 121 °C |
| CONEXIÓN | BRIDA ANSI Clase 150 |
| ACCIONAMIENTO | Manual con palanca |
Normativa
de calidad
de calidad
API 608 / ASME B16.5 / ASME B16.10 / API 598

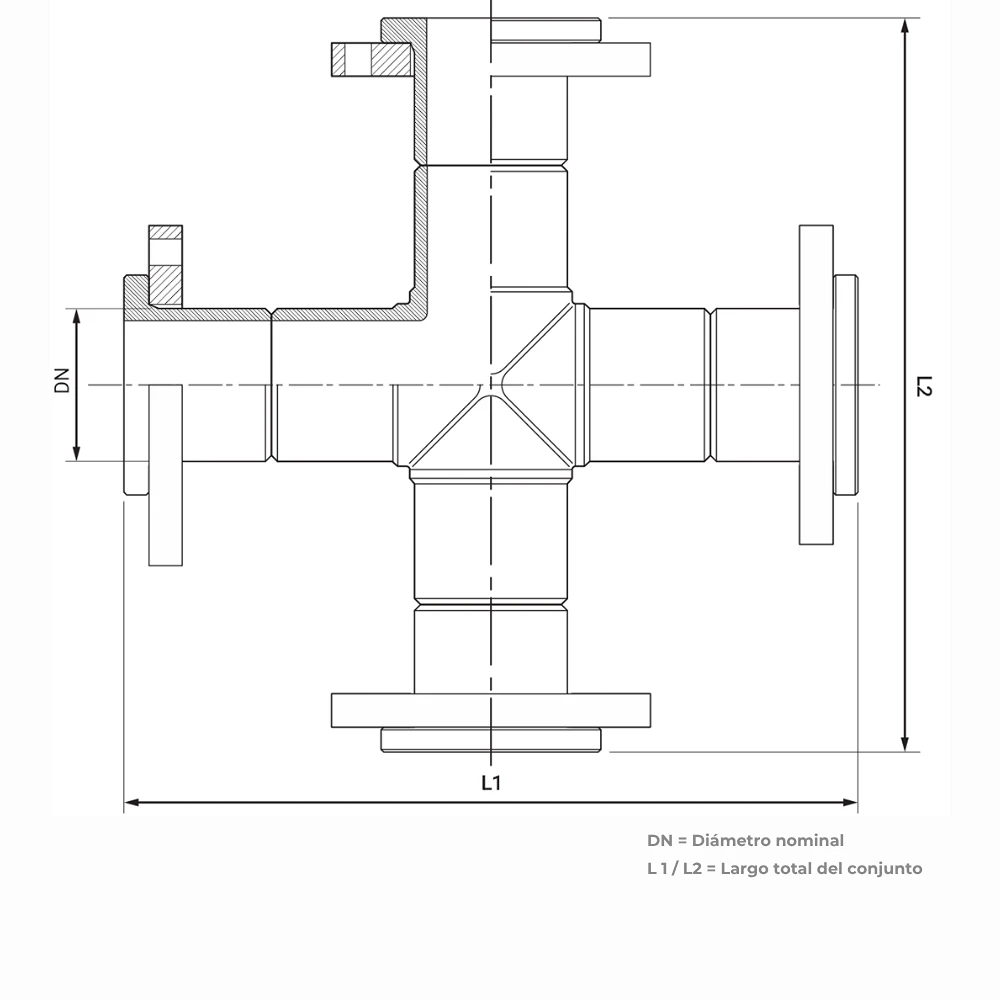

Dimensiones
| DN | PULGADAS | L | D | B | K | n-Ød |
|---|---|---|---|---|---|---|
| 50 | 2" | 178 | 150 | 17,5 | 120,7 | 4 × Ø19 |
| 80 | 3" | 203 | 190 | 22,4 | 152,4 | 4 × Ø19 |
| 100 | 4" | 229 | 229 | 22,4 | 190,5 | 8 × Ø19 |
| 150 | 6" | 394 | 279 | 23,9 | 241,3 | 8 × Ø22 |
| Medidas en milimetros (mm) | ||||||
Aplicaciones
