VÁLVULA MARIPOSA

La válvula mariposa se caracteriza por su diversidad y variedad de aplicaciones en diferentes sectores, su diseño puede ser: Válvula tipo Wafer, Válvula tipo Lug, Válvula tipo Doble Brida. además de su amplia gama de anillos de estanqueidad, hacen de esta gama una solución completa a las demandas de nuestros clientes.

Categoría:
Válvula Mariposa:

La válvula mariposa se caracteriza por su diversidad y variedad de aplicaciones en diferentes sectores, su diseño puede ser: Válvula tipo Wafer, Válvula tipo Lug, Válvula tipo Doble Brida. además de su amplia gama de anillos de estanqueidad, hacen de esta gama una solución completa a las demandas de nuestros clientes.

Para una elección correcta de la mariposa y del anillo de estanquidad es imprescindible conocer el tipo de efluente y condiciones de uso existente en la conducción. Una amplia gama de materiales y calidades en mariposas y anillos de estanqueidad cubre el ámbito de actuación en los diferentes sistemas hidráulicos y neumáticos.

Válvula Mariposa Tipo Wafer:
  • La válvula se instala entre las bridas de la tubería y queda sujeta por los tornillos de las mismas bridas. Es importante garantizar en el montaje un correcto centrado de la válvula entre las bridas de los accesorios extremos ya sea carrete telescópico, brida-liso y/o brida enchufe.
    Con las válvulas tipo WAFER no es posible desmontar un lado de la válvula y mantener la estanqueidad en el otro.
 Válvula Mariposa Tipo Lug:
  • Este modelo se utiliza para ser montado con tornillos o espárragos roscados al cuerpo de la válvula de mariposa. Una vez instalada podría existir tensiones de tracción y compresión en la sistema por lo que se debe prever la utilización de juntas de compensación o cualquier otro elemento que absorba los efectos mecánicos anteriormente mencionados. Su utilización permite reparaciones aguas abajo de la válvula de mariposa al no quedar ésta suelta por ausencia de una brida, ya que la válvula de mariposa quedaría sujeta a la brida aguas arriba. Permite la colocación de otro tipo de válvulas de mariposa o aparatos en posición continua, suprimiendo accesorios y ganando así espacio útil. Debido a su diseño, permite una alineación perfecta con las bridas de la tubería.

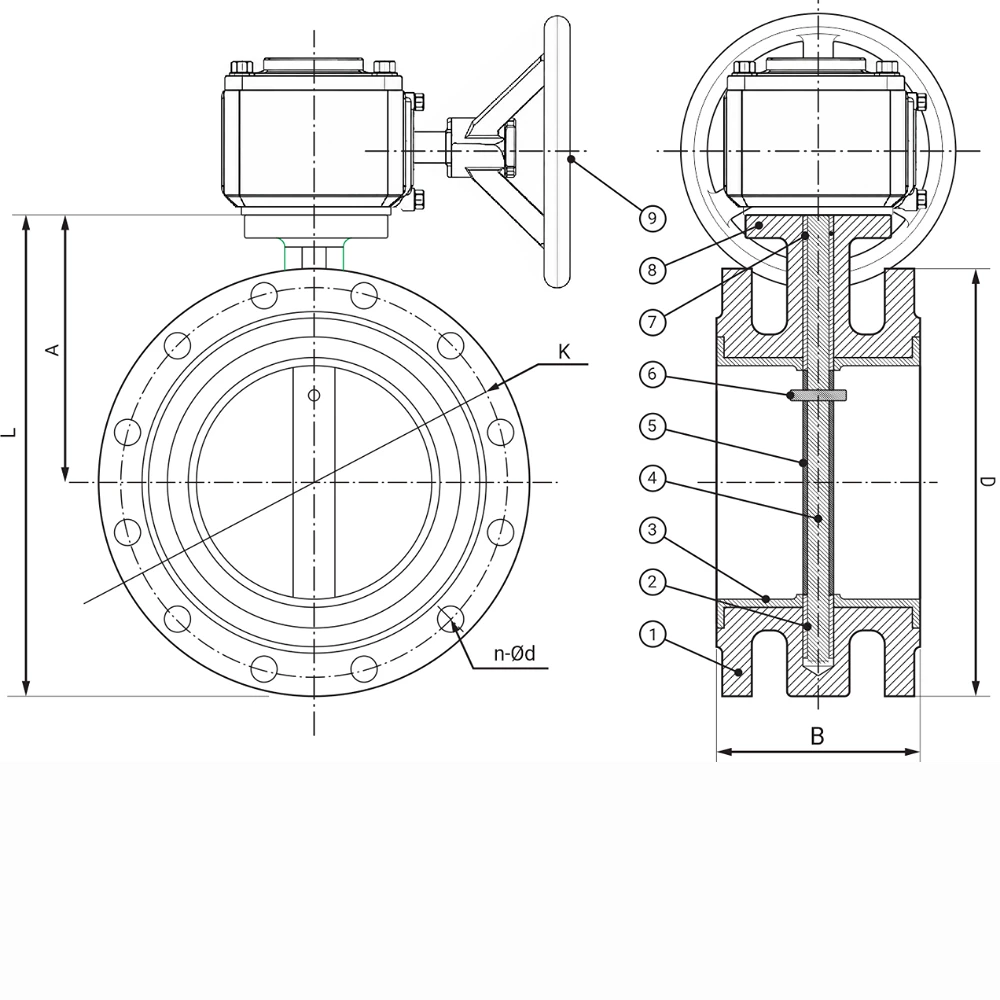

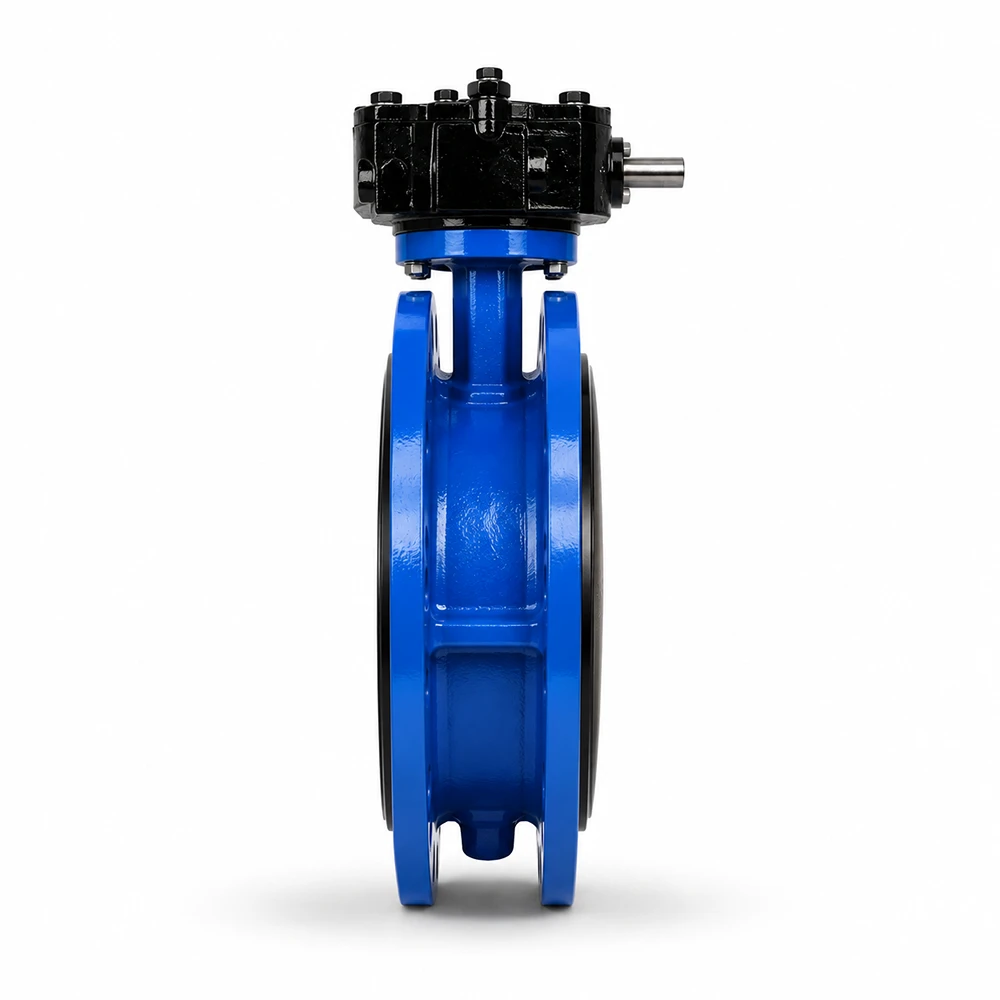

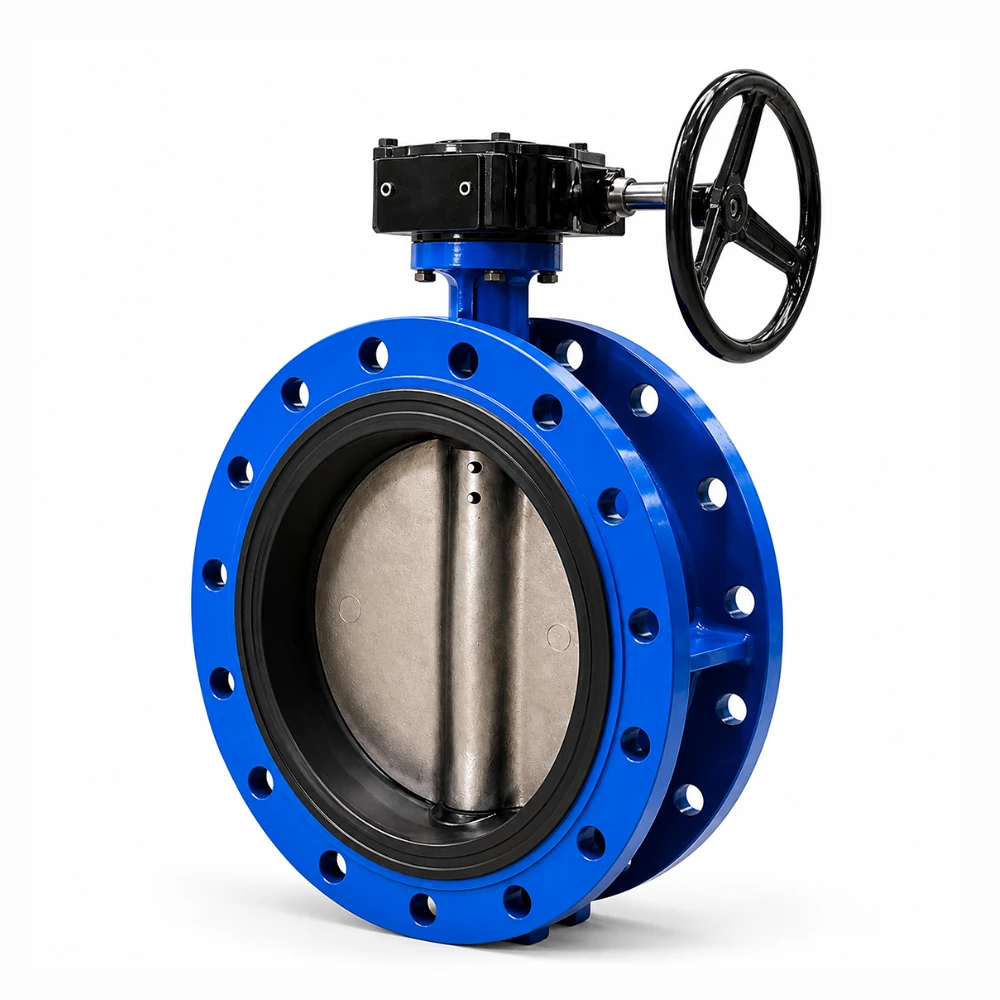

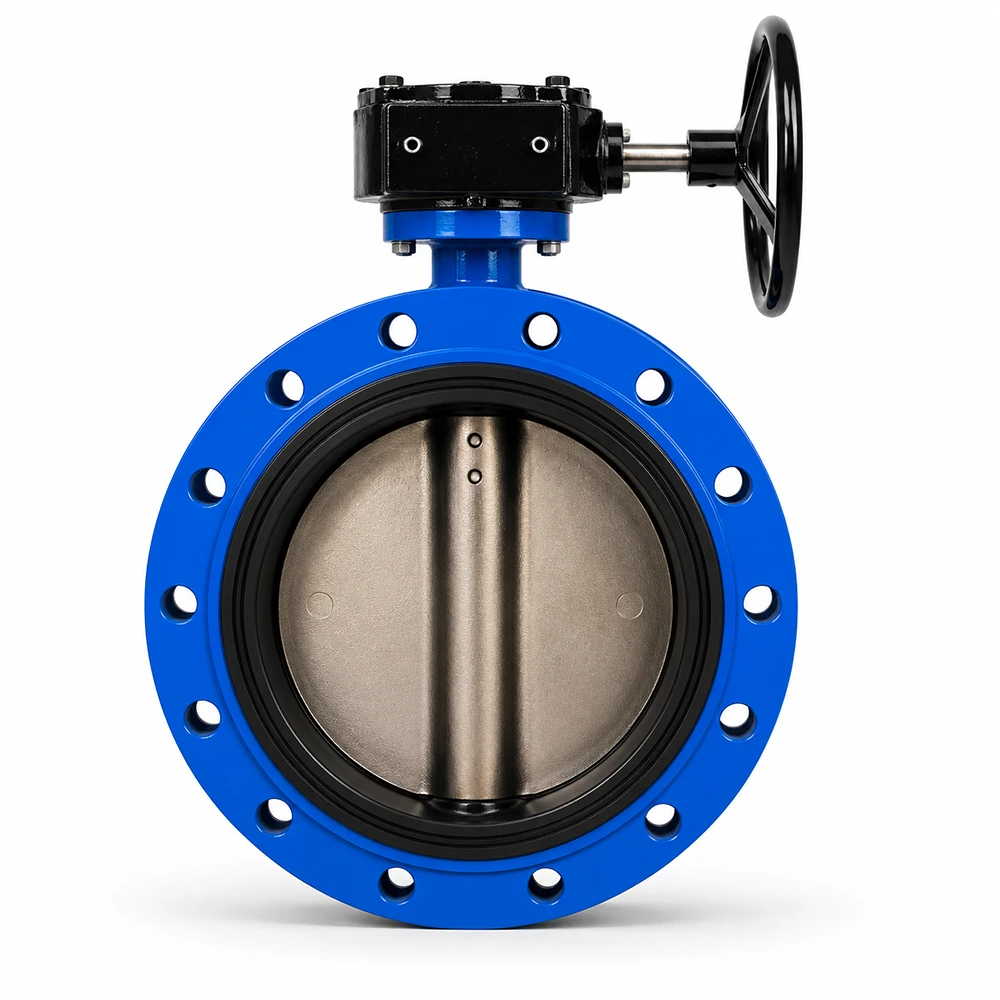

Válvula Mariposa Tipo Doble Brida:

  • Al ser un modelo fabricado para su montaje entre bridas, las tensiones mecánicas de la tubería se transmiten a la válvula de mariposa únicamente por compresión sobre el cuerpo y por lo tanto carece de tensiones mecánicas de tracción que podrían originar problemas de estanqueidad.
